255段 20秒OTP语音芯片 SC5020B.PDF
- 文件版本 :V3.15
SC5020B是多功能单芯片4位CMOS控制器语音芯片，提供4通道的语音/Midi 合成功能，语音合成方式采用先进的高音质ADPCM算法，最高采样率可达CD音质44.1kHz，且硬件有16级的音量控制 。具有3个I/O输入输出，两种音频输出方式.PWM输出和DAC输出,精准的+/-1%内部震荡，不需要加外部震荡，具备超低功耗待机和简易编程功能。外围元件少成本低，性能稳定，抗干扰强，控制简单的一次性编程（OTP）语音芯片。在6KHz采样频率最大可以录制20秒语音及和弦MIDI音乐。两种控制方式,按键模式和一线串行控制模式，最大可以分255段语音.可将不同的语音资料写录进芯片ROM中. 可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表，以及各类自动控制系统等。
2、产品特点:
(1) 可编程一次性烧录（OTP）语音芯片.
(2) 语音长度可达20秒（6KHz采样率）.
(3) 音频输出方式为DAC接外部功放和PWM直接驱动8欧0.5W喇叭或蜂鸣片.
(4)内部集成时钟振荡器.
(5)具有按键控制模式、一线串行控制模式，可利用MCU/IR/RF发送地址码控制相应语音播放，也具备播放\停止、循环、音量等指令。
(6)最大可存放1536个语音文件.
(7)最多可加载255段语音.
(8)任一输入脚可分别选择 7种不同的触发方式组合；
(9)支持播放最大44.1K下不同采样率的语音文件及和弦MIDI音乐；
(10)支持BUSY状态输出功能；
(11)支持低压复位(LVR)功能；
(12)工作电压：DC 2.0～5.5V。
(13)SOP8封装。
3、引脚:

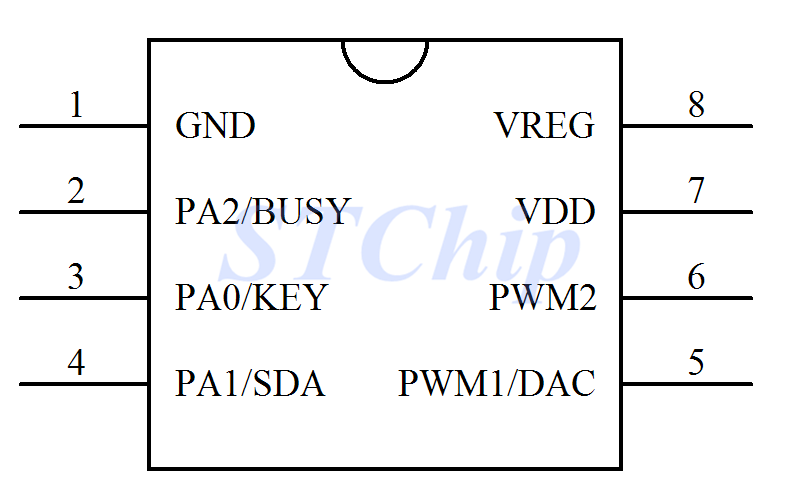

3.1、引脚图
3.2、引脚功能
序号 | 名称 | 功能 |
1 | GND | 电源地 |
2 | PA2/BUSY | 输入输出口/BUSY信号 |
3 | PA0/KEY | 输入输出口/按键输入 |
4 | PA1/SDA | 输入输出口/一线串行控制模式 |
5 | PWM1/DAC | PWM音频输出1/DAC音频输出 |
6 | PWM2 | PWM音频输出2 |
7 | VDD | 电源输入端 |
8 | VREG | 内部编程电压 |
